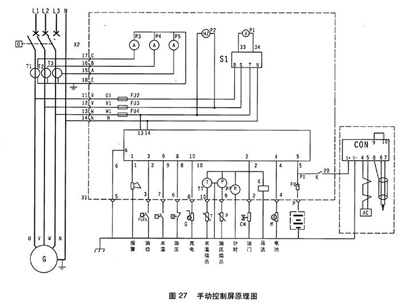

柴油发电机组是由柴油机、发电机、控制器、控制屏等部件组成，今天米兰体育电力厂家小编重点为您介绍关于控制屏的组成部分及操作原理图。

一般控制屏面板上都会装有电压表、电流表、频率变、功率表、各种类型开关与各种指示灯等。除此之外，米兰体育电力发电机组控制屏还由电压调节器、硅整流二极管、变阻器、自动空气开关和电流互感器等部件组成。这种是普通控制屏组成结构，还有更为复杂控制屏内部还要安装过载及短路保护装置、电子调速器、可控硅、继电器以及各种保险装置和小型变压器等电气设备。

自动控制屏采用可编程PLC控制，除了具备自启动机组的各项功能外，还可按负荷大小自动增减机组、故障自动处理、自动记录打印机组运行报表和故障情况，对机组实行全面自动控制。

1.电压表  2.频率表 3.电流表 4.电压转换开关 5.计时器  6.501K控制  7.水温表8.机油压力表

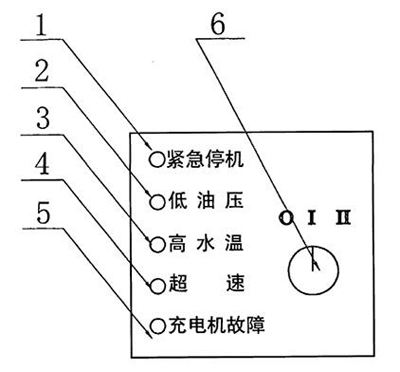

1.紧急停机  2.油压过低 3.水温过高  4.超速 5.充电机故障 6.钥匙开关：停止/运行位/起动位

柴油发电机组开机停机都通过操作501K进行。

开机：待一切开机准备工作就绪后，将电钥匙拧至运行位，然后拧至启动位，则启动马达运转约2-4秒，柴油机运转，松手钥匙开关自动回至运行位，启动成功。通过调速器或电子调速器将发电机组调至额定转速。

停机：钥匙拧至OFF位。

转换开关:通过拧转换开关可以选择不同相电压与线电压。
